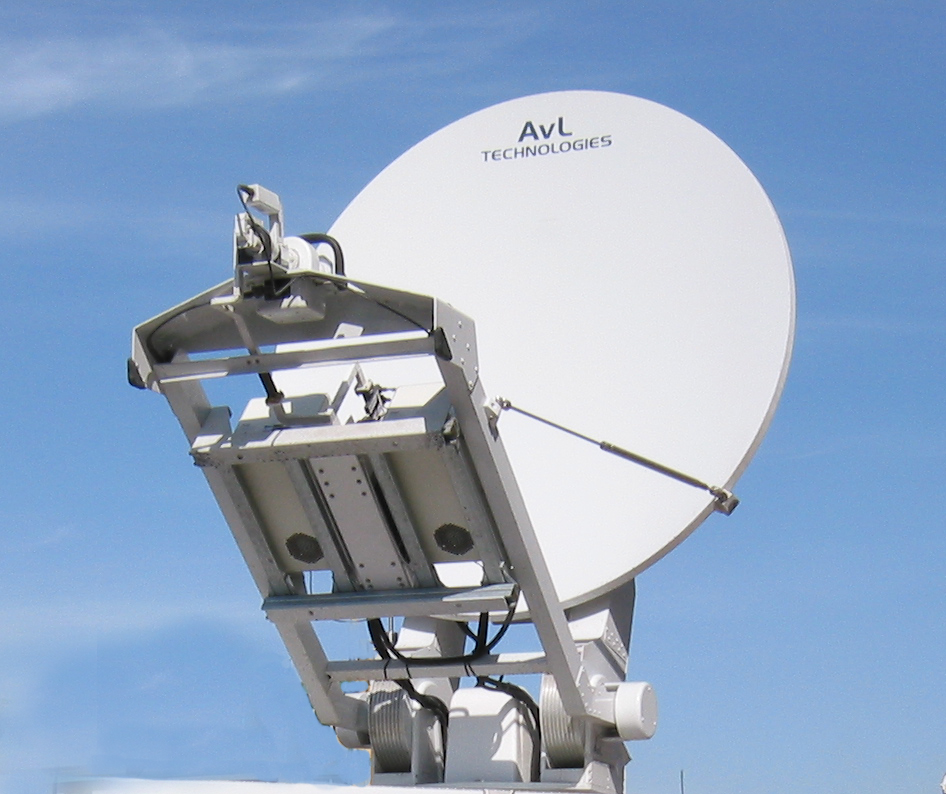

产品展示

标准

三轴脉冲控制和显示功能，带自动收藏

可选的升级

半自动操作

根据操作者输入的通讯车地点、车头指向、卫星经度（或列表）计算出天线方位俯仰角度并驱动天线自动定位。

全自动操作

根据GPS 、指南针指数以及LNB的下行信号自动计算出天线方位俯仰角度并驱动天线自动定位。

自动捕获

一键完成天线的全自动捕获、快速扫描、以及根据GPS 、指南针及水平传感器的输入值进行交叉极化调节。已获得大部分卫星系统的Auto-Mission认证。

尺寸

2RU（半自动或全自动），1RU(自动捕获)

输入功率

110/240 VAC, 单相, 50/60 Hz  8/4A（峰值），1A(连续)

Az/El 驱动系统

Roto-Lok缆绳驱动系统

极化驱动系统

无后冲驱动蜗轮

行程

方位

270°（二端口标准值）240°（四端口标准值）

400°可选（二端口或者安装于馈源支臂上的高功放）

俯仰

从校准的倾角罗盘读出的真实仰角

机械

0° to 90° （反射面角度观看）

电气

标准限定在 5° 到65° (CE 认证) 或者 5° to 90°

极化

±95° 2端口或3端口馈源

±50° 2端口宽频或4端口馈源

速度

快速定向/展开

2°/秒

峰值扫描

0.5°/秒

电机

24V 直流电，可变速, 力矩恒定

射频接口

高功放安装

馈源支臂，反射面背板或置于车内

射频轴处理

扭软波导或旋转关节

波导

WR 75法兰口

同轴电缆

RG59 从馈源引到天线基座, 25英尺. (8 米)

电气接口

25 英尺 (8 米)带控制器接头的电缆线一根

手动驱动

天线手摇曲柄可调整方位和俯仰角度，,12伏直流驱动调整极化角度

重量

300 磅. (136 公斤)

尺寸

104长x74宽x22高 英寸（263长x 189宽x 56高 厘米）
