卫星传输上行系统
需求与应用:
卫星传输链路可选用C、Ku、DBS波段,上行链路全部采用1:1热备份工作方式,天线选用大型固定通信天线。系统具备增益自动调整和抗干扰功能。
主要应用于广播电视卫星上行地球站。

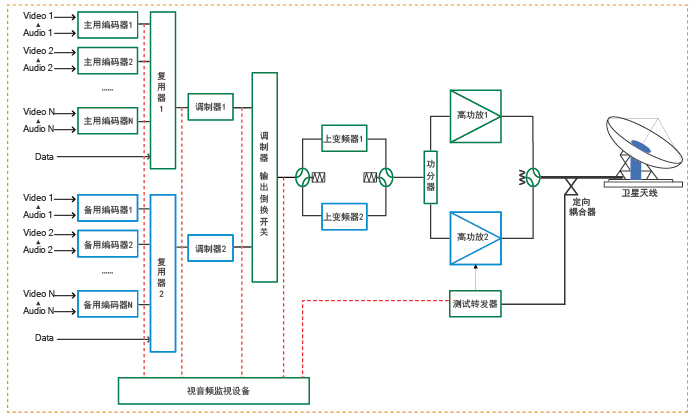

典型系统框图:
系统特点:
上行链路设备均采用双机备份的工作方式,主备机之间既可自动切换也可手动切换,从而保证了信号传输的不间断性,大大提高了系统可靠性。
视音频编码器采用MPEG-2/H.262或者MPEG-4 AVC/H.264标准。传输高清视频(HDTV)或标清视频(SDTV),高清视频码率可达160Mbps;标清视频码率可达50Mbps。
调制器符合DVB-S/DVB-S2标准,可选QPSK、8PSK、16APSK等多种调制方式,并有多种FEC方式可选。其数据速率(Data Rate)可达216Mbps。
上变频器输出可选C、Ku、DBS波段。
高功放选用CPI生产的速调管高功放,额定输出能达到3KW,具有非常强的抗干扰能力。
系统中的每个输出接点设置监测口,实现对信号流的逐级检测,方便用户时刻掌握各级信号的质量,也有利于系统故障的排查。
