典型方案

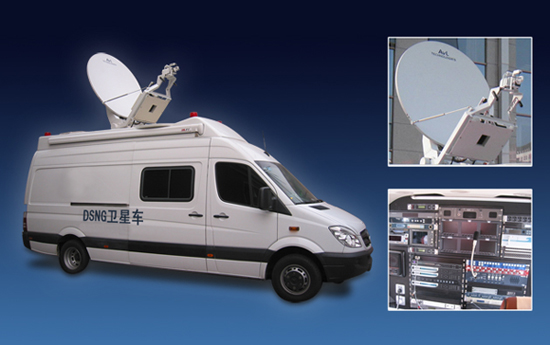

DSNG卫星车

需求与应用：

        卫星传输链路采用C波段或Ku波段，上行链路采用1:1热备份工作方式，视频信号压缩编码采用MPEG-2／H.264 AVC，传输采用DVB-S/S2国际标准，具有传输高标清电视节目的能力，高功放配置满足雨衰余量需求。
        系统操作简便，稳定可靠，适合多种气候条件和地理条件，到达指定位置后能快速布置，建立卫星传输链路。
        应用于各类活动或突发事件现场的新闻采集、新闻直播、高标清电视信号的卫星传输。


系统特点：

1.  天线采用ROTO-LOK®专利技术的缆绳驱动系统，具有极强的稳定性、承载力和抗风沙性。

2.  天线采用完全自动的Tracstar“一键寻星”技术，寻星快速、准确、无需人工干预。

3.  系统采用CPI公司生产的新一代Ku波段室外型200W行波管高功率放大器。全天候工作方式，重量仅为11kg。高功放安装在天线馈源支臂上减少了路径损耗。

4.  系统支持MPEG-2/H.264的HD/SD压缩方式，支持4:2:0和4:2:2采样，DVB-S/DVB-S2传输标准，数据率可达45Msps，真正达到高标清兼容。

5. 系统选配“一键通”智能操作系统，实现对系统中各个设备的集中控制，将日常繁琐的设备操作集中在几个界面上，大大简化了操作步骤，并降低了操作人员的专业知识门槛。

6.  系统配有完备的测试方式，方便故障的诊断和排除。

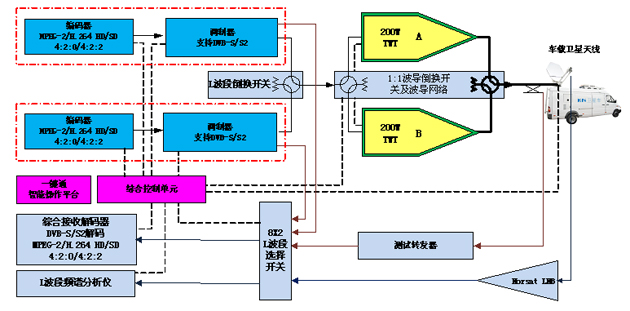

系统配置框图：

系统典型参数：
视频输入：    SDI HD/SD
视频编码：    H.264 Profile: High422 (8bit), High, Main Level: 4.0 / 3.2 / 3.0
MPEG-2: HD: MP@HL, 422P@HL；SD: MP@ML, 422P@ML
音频输入：    SDI嵌入、AES/EBU
音频编码：    MPEG-1 LayerII、MPEG-2/4 AAC、MPEG-4 HE-AAC

调制特性
DVB-S：       QPSK、8PSK、16QAM
DVB-S2：     QPSK、8PSK、16APSK、32APSK

输出功率：    200W/400W/750W
工作频段：    C-Band、Ku-Band
天线尺寸：    1.2m/1.6m/1.8m/ 2.0m/2.4m
