典型方案

大型天线系统改造

需求与应用：

        现有广播电视卫星上行站的大型卫星通信天线大多已经工作二十多年，设备老化严重，系统性能降低。为了延长设备使用寿命，提高系统性能，可对大型卫星通信天线进行改造，经过改造后的天线伺服系统不但提高了工作可靠性，而且提高了天线系统的跟踪精度。因此，该工程改造的性价比十分可观，已得到广电行业的广泛认同。
        大型卫星通信天线改造应用于各个广播电视卫星上行站。

系统特点：

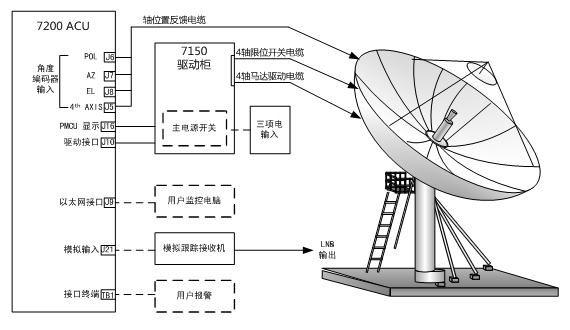

1.  天线控制系统由天线室外驱动单元及天线室内远控单元组成

2.  天线控制单元有轨道预测跟踪功能

3.  主要的优化跟踪软件可以有效延长天线结构寿命，跟踪精度在同类产品中较高

4.  天线控制单元可以实现3轴控制，方位轴和俯仰轴可以实现两速调整，极化轴可以实现单速调整

5.  跟踪精度：在步进跟踪模式下，优于接收3dB波束宽度10%

                         在轨道预测跟踪功能下，可达到接收3dB波束宽度5%

6.  天线室外驱动单元配备具有显示功能的控制手柄，可以显示各轴角度和信号强度，可以紧急制动
