Flyaway便携站






需求与应用:

        卫星传输链路采用Ku波段,上行链路采用单机工作方式,视频信号压缩编码采用MPEG-2/H.264 AVC,传输采用DVB-S/S2国际标准,具有传输高标清电视节目的能力。
        系统轻便,易于携带,适合各种运输方式。能在各种气候条件和地理环境下快速搭建系统。
        应用于卫星车难以抵达的灾害现场或突发事件现场的新闻采集、高标清电视信号卫星传输,或作为卫星车的备份传输手段。


系统特点:

1.  系统由两个带有拉杆的背包及一个手提箱组成,携带方便、轻便灵活

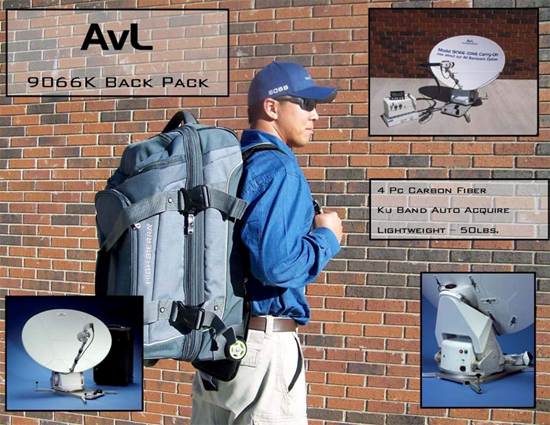

2.  系统中采用美国AvL公司生产的9066K超轻便便携天线。碳纤维材质,反射面为90×66cm,重量为18kg,可由一背包收藏,拆装方便。

3.  系统采用完全自动的Tracstar“一键寻星”技术,寻星快速、准确、无需人工干预。

4.  系统高功放采用美国CPI公司生产的新一代Ku波段室外型200W行波管高功率放大器。全天候工作方式,重量仅为11kg。高功放波导输出采用快松法兰,安装快速可靠。

5.  系统采用MPEG-2/H.264 HD/SD压缩方式,DVB-S/DVB-S2传输标准,数据率可达45Msps,真正达到高标清兼容。

6. 手提箱内集中了编码调制器、综合接收机、天线控制器等设备。手提箱配有综合接口板,接口全面,插接方便。

7. 系统选配“一键通”手持智能操作系统,可以实现对系统中各个设备的集中控制,将日常繁琐的设备操作集中在几个界面上,大大简化了操作步骤,并降低了操作人员的专业知识门槛。

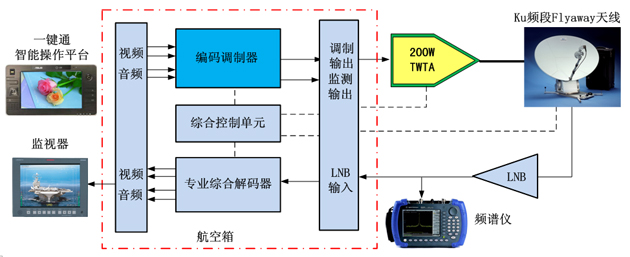

系统配置框图:




系统典型参数:
视频输入:    SDI HD/SD
视频编码:    H.264 Profile: High422 (8bit), High, Main Level: 4.0 / 3.2 / 3.0
MPEG-2: HD: MP@HL, 422P@HL;SD: MP@ML, 422P@ML
音频输入:    SDI嵌入、AES/EBU
音频编码:    MPEG-1 LayerII、MPEG-2/4 AAC、MPEG-4 HE-AAC

调制特性
DVB-S:      QPSK、8PSK、16QAM
DVB-S2:    QPSK、8PSK、16APSK、32APSK

输出功率:    200W
工作频段:    Ku-Band
天线尺寸:    0.9m
